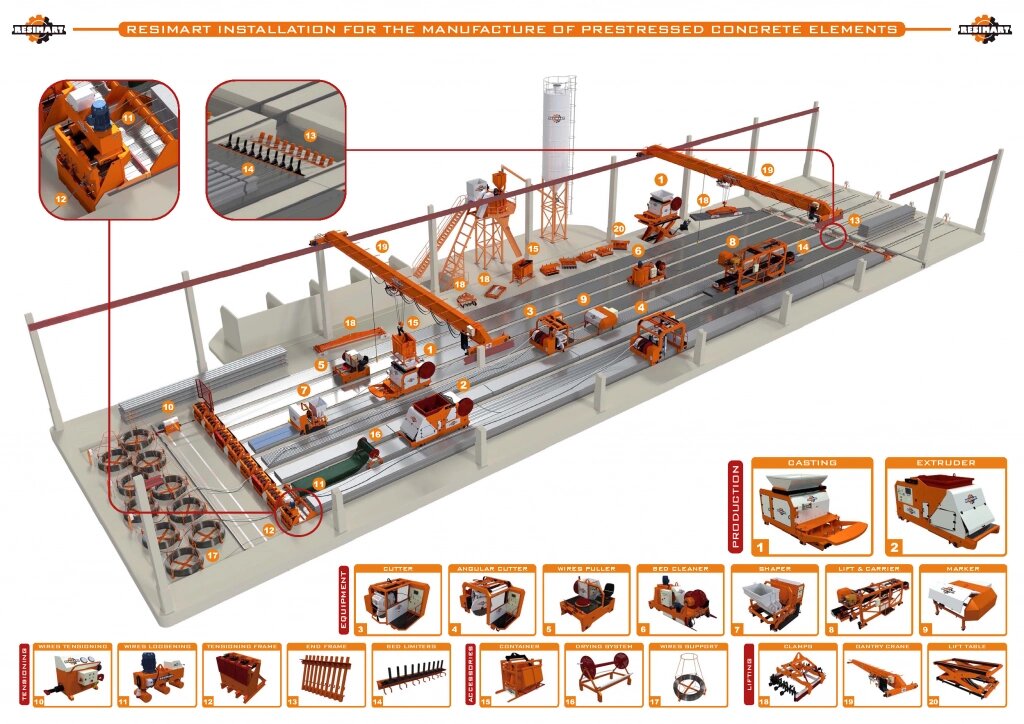

ОБЛАДНАННЯ ДЛЯ ВИРОБНИЦТВА ПОПЕРЕДНЬОНАПРУЖЕННИХ БЕТОННИХ ВИРОБІВ RESIMART ІСПАНІЯ.

ФОРМУЮЧА МАШИНА RESIMART

Призначена для випуску широкої номенклатури виробів із переднапруженого бетону, з максимальною висотою до 300 мм та шириною до 1200 мм, методом безперервного віброформування.

Формуюча машина Resimart оснащена вібраторами потужністю 11 KВТ, що полегшують формування ЗБВ виробів з оптимальними характеристиками.

Мотори з електричною системою регулювання дозволяють легко контролювати швидкість руху машини у процесі формування продукту.

В цьому випадку, машину можна підлаштовувати під характеристики бетонної суміші та забезпечувати високу якість готового виробу.

Машина має гідравлічну групу, за допомогою якої наводяться в рух змотуючий пристрій для електричного кабелю, переміщення приймального бункера і направляючого гребеня. Одна єдина машина дозволяє виготовляти велику гамму продуктів з переднапруженого бетону (балки, перемички, плити перекриття та плити огорожі, дорожні бордюри, стовпи палі тощо) шляхом легкої та швидкої, протягом 10 хвилин, зміни формуючої насадки. Саме тому ця технологія вважається найбільш універсальною при виробництві виробів із переднапруженого бетону.

Траверса для переміщення машини, пристрій для електричного кабелю, що змотує, і сам кабель включені у вартість машини.

Опція – екструдер замість формувальної машини.

ФОРМУЮЧА НАСАДКА

Для випуску пустотної плити перекриття 1200 мм завширшки та 220 мм заввишки.

ФОРМУЮЧА НАСАДКА

Для випуску пустотної плити перекриття 1000 мм завширшки та 220 мм заввишки.

ЗАТИРОЧНЕ НАСАДКУ

Додаткове обладнання, яке встановлюється в задній частині формуючої насадки, для затирання виробу, що дозволяє отримувати ідеальну поверхню готового виробу.

РІЗКА напівавтоматична машина RESIMART

Машина потужністю 45 Kвт призначена для поперечного різання готового виробу заввишки до 300 мм. Всі машини контролюються на електричній панелі керування і всі процеси різання, за винятком переміщення, виконуються в автоматичному режимі.

Укомплектована автоматичною системою охолодження.

Включає гідравлічний змотуючий пристрій та електричний кабель 140 метрів.

Алмазний ріжучий диск

Діаметр 900 мм для різання готових виробів висотою до 300 мм.

ЗАТИРОЧНА МАШИНА RESIMART

Машина призначена для затирання верхньої та бічної поверхонь плити з метою надання поверхні виробу ідеальної гладкості.

Затирочна машина Resimart© має систему, що складається з двох затирочних пластин, що рухається гідравлічним мотором.

Приймальний бункер, встановлений на машині, забезпечує безперервну подачу спеціальної бетонної суміші, призначеної для вирівнювання верхнього шару.

Положення верхньої затиральної пластини регулюється для того, щоб забезпечити висоти кінцевого продукту у суворій відповідності до проектної документації.

Розкладач арматурного дроту RESIMART

Машина призначена для швидкої і безпечної розкладки арматурного дроту від початку до кінця доріжки.

Дозволяє простягати до 20 дротів за раз, зі швидкістю 50 м/хв., що значно прискорює процес підготовки доріжки.

Холосте повернення має швидкість 100 м/хв., що мінімізує час розкладки арматурного дроту. Варіатор приводу дозволяє плавне торкання та зупинку машини, робочу швидкість вибирає оператор машини.

МАШИНА ДЛЯ ОЧИЩЕННЯ СТЕНДІВ RESIMART

Призначена для чищення поверхні стенду від залишків бетонної суміші та води. Спеціальні циліндричні щітки, розташовані в передній частині машини, направляють бруд і воду у внутрішню частину машини.

Надалі, потужний всмоктувальний пристрій (ексклюзивна технологія від Resimart) забезпечує очищення поверхні стенду від залишків бетону і води.

Дробильний пристрій, розташований у центрі машини забезпечує дроблення великих шматків висохлого бетону, для полегшення їх всмоктування в машину.

Опціонально, можна оснастити машину двома скребками, розташовані з боків машини, що мають гідравлічний привід, і які дозволяють очищати поверхню стенду максимально близько від фаски або рейкової колії.

Бункер бетону

Місткість 1,5 м3 з автоматичною системою відкривання заслінок. Для безперервної подачі бетонної суміші формуючу машину.

Натягувач RESIMART

Гідравлічний пристрій для натягу арматури до 6 т.

СИСТЕМА ВІДПУСТКА НАПРУГИ RESIMART 300 T

Система для відпустки напруги в арматурі, шляхом переставлення стінки в головних супортах.

УНІВЕРСАЛЬНИЙ ЗАХОПЛЕННЯ – Т3

Захоплення довжиною 3 метри, призначене для зняття зі стенду та переміщення, пустотних плит будь-якої висоти та довжини та вагою до 3 тонн.

РОБОЧІ ДОРІЖКИ З СИСТЕМОЮ ПІДІГРІВУ 5 x 120 м (або іншого розміру, за технічним завданням Покупця).

Робочі доріжки, наведені нижче, підготовлені для системи підігріву, що працює на гарячій воді. Дана система підігріву найбільш ефективна для процесу зведення виробів із переднапруженого бетону з максимальним контролем температури та вологості робочих доріжок. Цей тип доріжок має поверхню з металевого листа, що гарантує високу якість поверхні виробів і довгий термін експлуатації доріжок.

Ця частина пропозиції включає:

Розробка технічного проекту робочих доріжок

Набір обладнання для доріжок

Матеріал доріжок із системою підігріву

Монтажні роботи

РОЗРОБКА ТЕХНІЧНОГО ПРОЕКТУ

Завдання на розробку фундаменту

Креслення розміщення доріжок з урахуванням подачі бетонної суміші

Креслення котлованів супортів (анкерів) початку та кінця доріжки

Креслення інженерних мереж

Розмітка каналів для відведення труб системи теплопостачання

Креслення для виготовлення допоміжного обладнання.

НАБІР ОБЛАДНАННЯ ДЛЯ РОБОЧИХ ДОРІЖОК

АНКЕРНИЙ СУППОРТ ПОЧАТКУ РОБОЧОЇ ДОРІЖКИ

Металева конструкція, призначена для пропуску та кріплення арматурного дроту та подальшої відпустки напруги на початку доріжки.

Модель 250 ТМ.

Будівельні роботи та армування здійснює клієнт за кресленнями Resimart. По одному анкерному супорт на кожну робочу доріжку.

ЯКІРНА СИСТЕМА ДЛЯ ОБМЕЖУВАЧІВ КІНЦЯ ДОРІЖКИ

Розташована в кінці доріжки і призначена для центрування та кріплення напрямних обмежувачів.

1 Система кожної робочої доріжки.

АНКЕРНИЙ НАПРЯМНІ ОБМЕЖУВАЧІ RESIMART

Призначені для пропуску та фіксації арматури, згідно зі схемою армування, наприкінці доріжки.

10 Обмежувачів x кількість видів продукції x кількість робочих доріжок.

ОБМЕЖУВАЛЬНА ПЛИТА

Розташована в початку початку робочої доріжки і має напрямні отвори для арматурного дроту.

1 Обмежувальна плита однією доріжку. Призначена для пропуску арматурного дроту, згідно зі схемою армування виробу, на початку доріжки.

1. МАТЕРІАЛ ДОРІЖОК З СИСТЕМОЮ ПІДІГРІВУ 5 x 120 м.

RESIMART надає всі необхідні для будівництва доріжок матеріали:

Труби із зшитого поліетилену.

Мат для ізоляцій та кріплення труб

Кріплення та різний матеріал та інструменти

Металевий лист найвищої якості

Фаскоутворювач

Калібрована рейка 30х30

Швелери 10 У

Балки 10Б1

Балки 12Б1

Виробник проводить шеф монтаж обладнання та навчання персоналу.

Гарантія 12 міс.

Параметри обладнання змінюються за технічним завданням Покупця.

Комплекс ліній для виробництва пустотних плит перекриття може бути до 20 од. та довжиною до 200 метрів кожна.
